应用栈：Hello World

集群架构​

架构——连接关系——启动顺序

Ctrl+P+Q : 退出容器而不关闭容器

redis-cli --version : 查看Redis版本

拉取各节点镜像​

docker pull django
docker pull haproxy
docker pull redis

docker images     # 查看镜像验证

启动各节点​

# 启动redis，数据库
docker run -it --name redis-master redis /bin/bash
docker run -itd --name redis-slave1 --link redis-master:master redis /bin/bash
docker run -itd --name redis-slave2 --link redis-master:master redis /bin/bash

# 启动Django，应用
docker run -itd --name APP1 --link redis-master:db -v ~/Projects/Django/App1:/usr/src/app django /bin/bash
docker run -itd --name APP2 --link redis-master:db -v ~/Projects/Django/App2:/usr/src/app django /bin/bash

# 启动HAProxy，负载均衡，相当于F5
docker run -itd --name HAProxy --link APP1:APP1 --link APP2:APP2 -p 6301:6301 -v ~/Projects/HAProxy:/tmp haproxy /bin/bash

# 验证
docker ps

配置Redis数据库节点​

主节点​

docker attach redis-master  # 进入主redis数据库容器节点
redis-cli --version         # 查看redis的版本：7.2.4
Ctrl+P+Q                    # 退出容器而不关闭容器

# 在宿主机手动下载对应版本的redis
wget http://download.redis.io/releases/redis-7.2.4.tar.gz
tar xzf redis-7.2.4.tar.gz
cd redis-7.2.4
docker inspect --format "{{ .Mounts }}" redis-master   # 查看redis主数据库节点的挂载目录
cp redis.conf /var/lib/docker/volumes/0fe2be50ad307e340b4ce89e9771b440d56f941069ecc760f33dc0ee48bf1417/_data/   # 拷贝redis配置文件到节点的挂载目录下

# 配置主数据库节点
cd /var/lib/docker/volumes/0fe2be50ad307e340b4ce89e9771b440d56f941069ecc760f33dc0ee48bf1417/_data/
vim redis.conf

  bind 0.0.0.0                # 所有主机都可访问
  protected-mode no           # 取消保护模式
  daemonize yes
  pidfile /var/run/redis.pid

# 进入节点启动redis
docker attach redis-master
cd /data                    # 进入节点挂载目录
/usr/local/bin/redis-server redis.conf  # 按照配置文件启动redis

# 验证redis
redis-cli ping             # 返回PONG说明redis启动成功

从节点​

从节点slave1，slave2与主节点master的配置过程基本相同，除了redis.conf配置文件

vim redis.conf
daemonize yes
pidfile /var/run/redis.pid
slaveof master 6379

测试​

# 主
docker attach redis-master
redis-cli                   # 进入redis客户端
set date 20240401           # 设置数据date
get date                    # 获取date的值：“20240401”

# 从
docker attach redis-slave1/redis-slave2
redis-cli
get date                    # 返回“20240401”说明主从同步成功，否则同步失败，需要查找原因

配置Django应用节点​

安装redis支持包​

docker attach APP1
pip install redis

python            # 进入python客户端验证
import redis
print(redis.__file__)
#/usr/local/lib/python3.4/site-packages/redis/__init__.py

创建APP：helloworld​

mkdir -p /usr/src/app/dockerweb && cd $_
django-admin.py startproject redisweb      # 创建项目
cd redisweb/
python manage.py startapp helloworld       # 创建APP

配置APP​

回到宿主机环境下配置

# 修改helloworld应用的视图文件
cd ~/Projects/Django/App1/dockerweb/redisweb/helloworld
vim views.py
views.py
from django.shortcuts import render
from django.http import HttpResponse

# Create your views here.
import redis

def hello(request):
    str = redis.__file__
    str += "<br>"
    r = redis.Redis(host='db',port=6379,db=0)
    info = r.info()
    str += ("Set Hi <br>")
    r.set('Hi','HelloWorld-APP1')    # APP2改为：HelloWorld-APP2
    str += ("Get Hi: " +  r.get('Hi').decode('utf-8') + "<br>")
    str += ("Redis Info: <br>")
    str += ("Key: Info Value <br>")
    for key in info:
        str += ("%s : %s <br>" % (key,info[key]))
    return HttpResponse(str)
# 修改redisweb项目的配置文件setting.py
cd ../redisweb/
vim settings.py
vim urls.py
settings.py
DEBUG = True                         # 默认为True：适合开发，可以看到报错信息；False：适合生产，隐藏报错信息，安全
ALLOWED_HOSTS = ['124.222.49.28']    # 设置允许访问的主机IP，若允许所有，则为'*'

INSTALLED_APPS = [
    'django.contrib.admin',
    'django.contrib.auth',
    'django.contrib.contenttypes',
    'django.contrib.sessions',
    'django.contrib.messages',
    'django.contrib.staticfiles',
    'helloworld',                   # 添加helloworld应用
]
# 修改redisweb项目的URL模式文件urls.py
vim urls.py
urls.py
from django.conf.urls import url
from django.contrib import admin
from helloworld.views import hello

urlpatterns = [
    url(r'^admin/', admin.site.urls),
    url(r'^helloworld$',hello),
]

生成项目：helloworld​

docker attach APP1
cd /usr/src/app/dockerweb/redisweb/

python manage.py makemigrations
python manage.py migrate
python manage.py createsuperuser    # 创建超级用户，输入用户名、邮箱、密码

启动APP​

python manage.py runserver 0.0.0.0:8001    # 指定IP和端口启动APP1，APP2端口为8002

nohup python /usr/src/app/dockerweb/redisweb/manage.py runserver 0.0.0.0:8001 &  # 优化：后台启动

配置HAProxy代理节点​

编辑haproxy启动配置文件​

cd ~/Projects/HAProxy/
vim haproxy.cfg
haproxy.cfg
global
    log 127.0.0.1 local0  # 日志输出到本机，通过local0输出
    maxconn 4096          # 最大连接数
    daemon                # 后台运行
    pidfile /var/lib/haproxy/haproxy.pid    # 存放pid文件位置

defaults
    log 127.0.0.1  local3
    mode http              # 设置启动实例的协议类型
    option dontlognull     # 不记录上级负载发送过来的心跳包
    option redispatch      # 当服务器挂掉后，强制重定向到其他健康的服务器
    retries 2              # 重试2次连接失败，就认为服务器不可用
    maxconn 2000
    balance roundrobin     # 轮询策略转发请求
    timeout connect 5000ms # 连接超时时间
    timeout client 50000ms # 客户端连接超时时间
    timeout server 50000ms # 服务器连接超时时间

listen redis_proxy
    bind  0.0.0.0:6301     # 设置监听端口
    stats enable
    stats uri /haproxy-stats
        server APP1 APP1:8001 check inter 2000 rise 2 fall 5   # 均衡节点
        server APP2 APP2:8002 check inter 2000 rise 2 fall 5

启动HAProxy代理​

docker attach HAProxy
/usr/local/sbin/haproxy -f /tmp/haproxy.cfg   # -f：指定配置文件

测试应用栈​

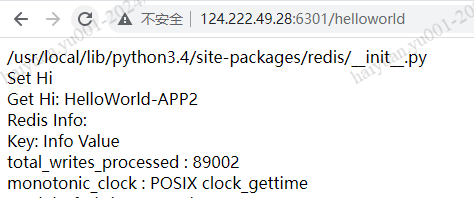

  • ip//helloworld

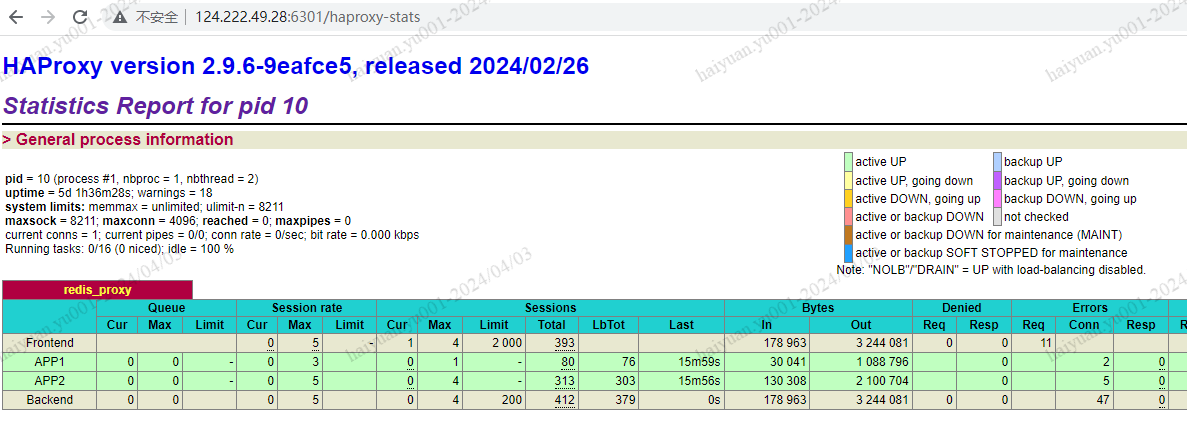

  • ip/haproxy-stats
